業務用大型3Dプリンター

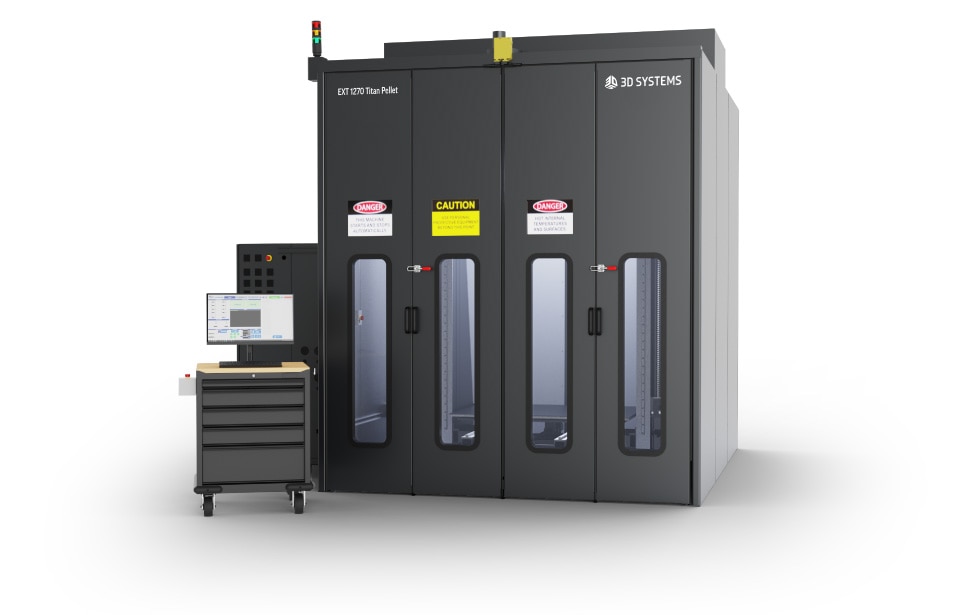

EXT 1070/1270 Titan Pellet
EXT 1070/1270 Titan Pelletは、材料押出法（熱溶解積層法、MEX : Material Extrusion）をベースとした3Dプリンターです。産業用大型高速生産システムで、ペレット押し出し、フィラメント押し出し、またはペレットとフィラメント押し出しが利用可能です。優れた生産性とコスト効率を併せ持ち、高解像度の大型部品製作に最適です。大型造形が可能なため、砂鋳造の型製作期間の短縮にも最適です。
EXT 1070/1270 Titan Pelletの特長
・1mクラスの大型造形に対応、砂型のマスターにも対応可能
・さまざまな成形用ペレット材料をそのまま使用可能
・材料押出法での高速造形を実現
・高精度を実現（切削加工機能搭載による活用の広がり）

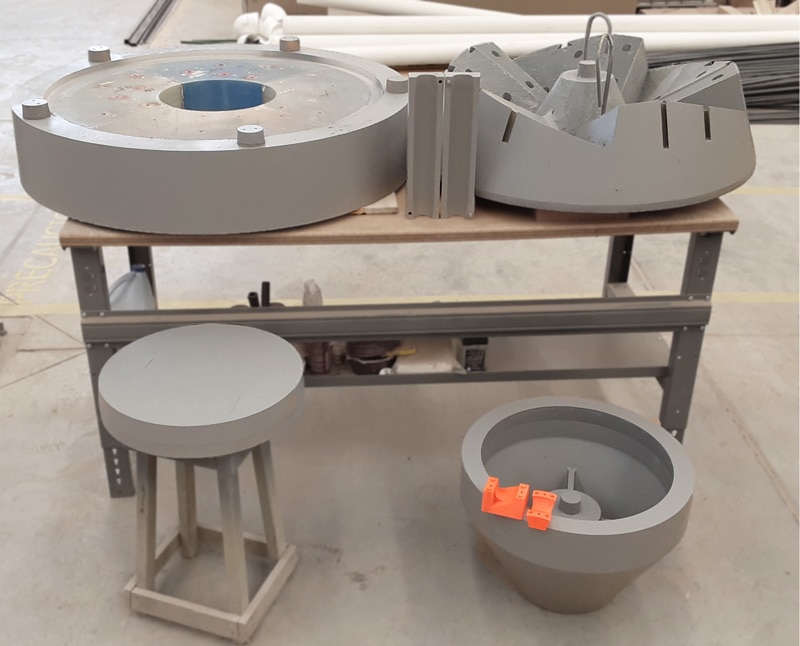

1mクラスの大型造形に対応、砂型のマスターにも対応可能
1mクラスの大型モデルを一体造形することが可能です。砂鋳造用木型やシート成形型としての使用も可能です。

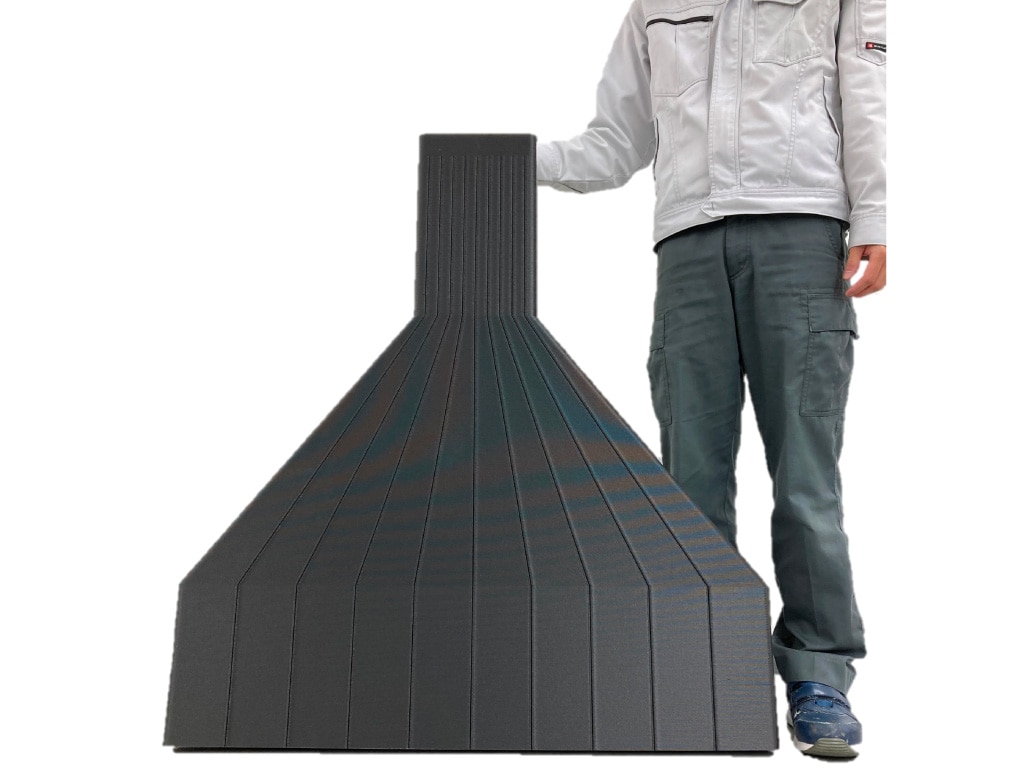

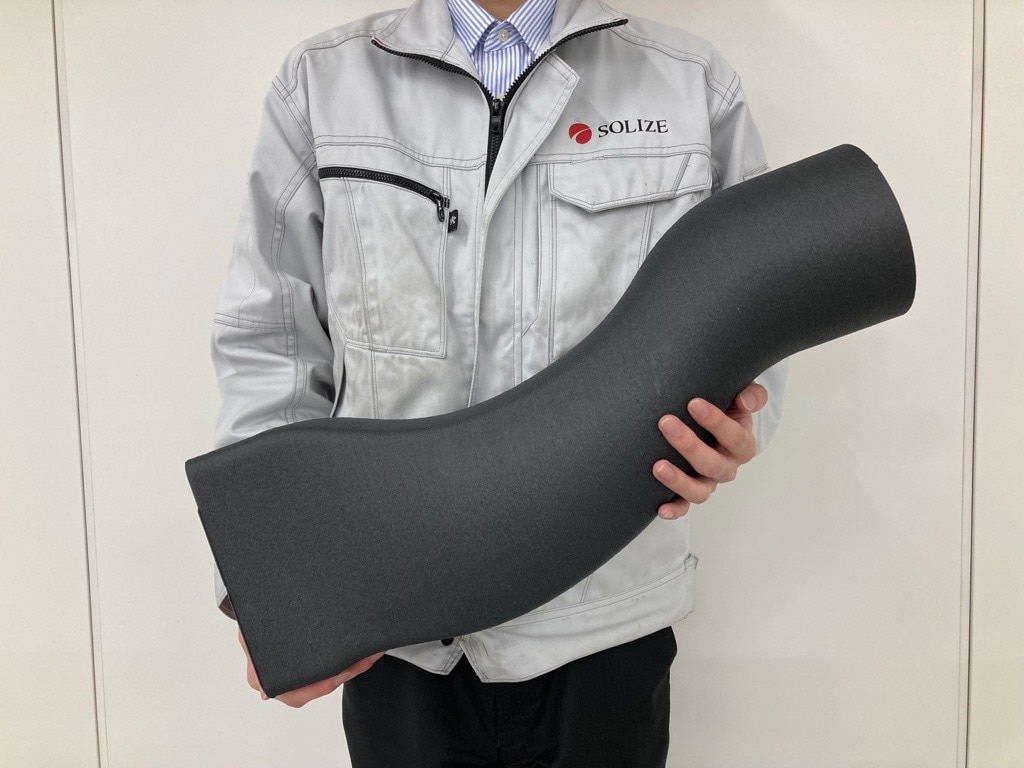

ダクト
- 造形時間：1.5時間
- ノズルサイズ：2㎜
- レイヤー高さ：1㎜

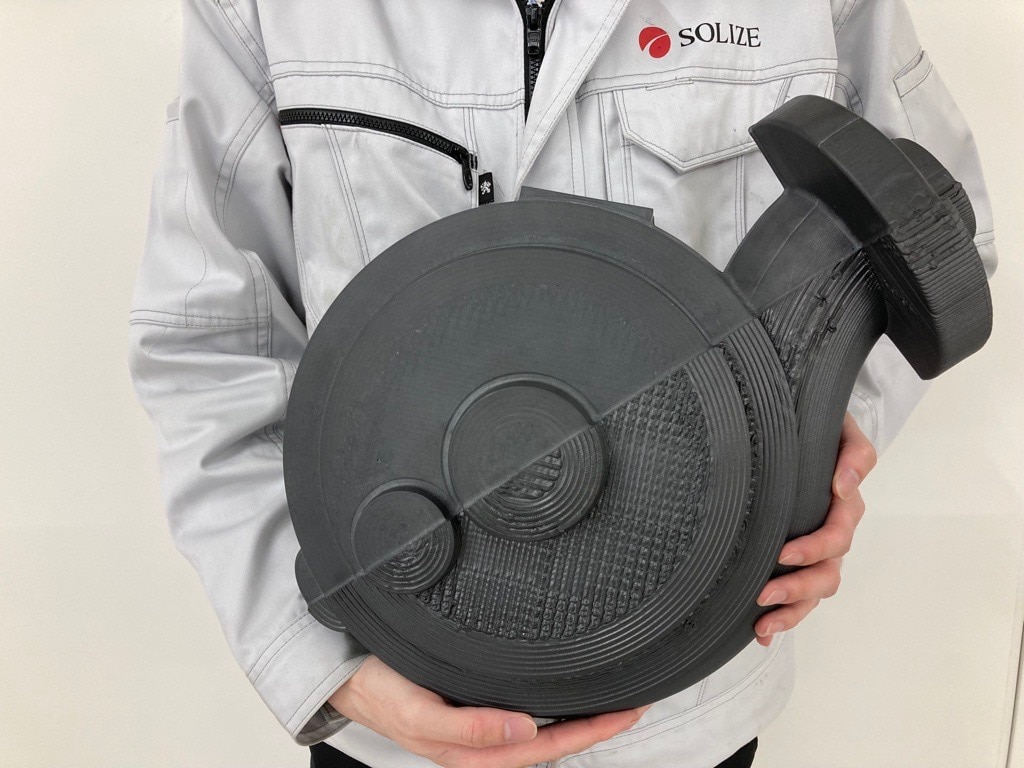

砂鋳造用木型
- 造形時間：6時間
- 表面加工時間：1時間
- ノズルサイズ：2㎜
- レイヤー高さ：1㎜
バッテリーバンク
エアダクト
- 造形時間：8時間
- ノズルサイズ：2㎜
- 材料重量：8.6kg
- 材料：35% CF Nylon

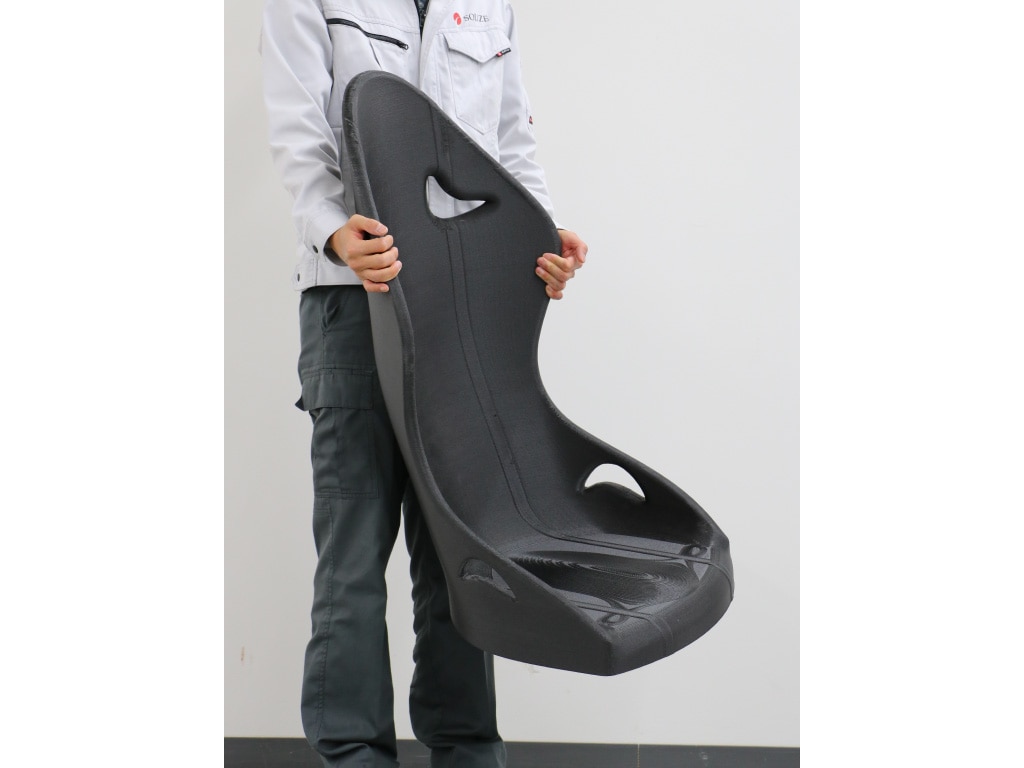

バケットシート
- 造形時間：34時間
- ノズルサイズ：1㎜
- 材料重量：5.2kg
- 材料：PA CF Nylon 4035

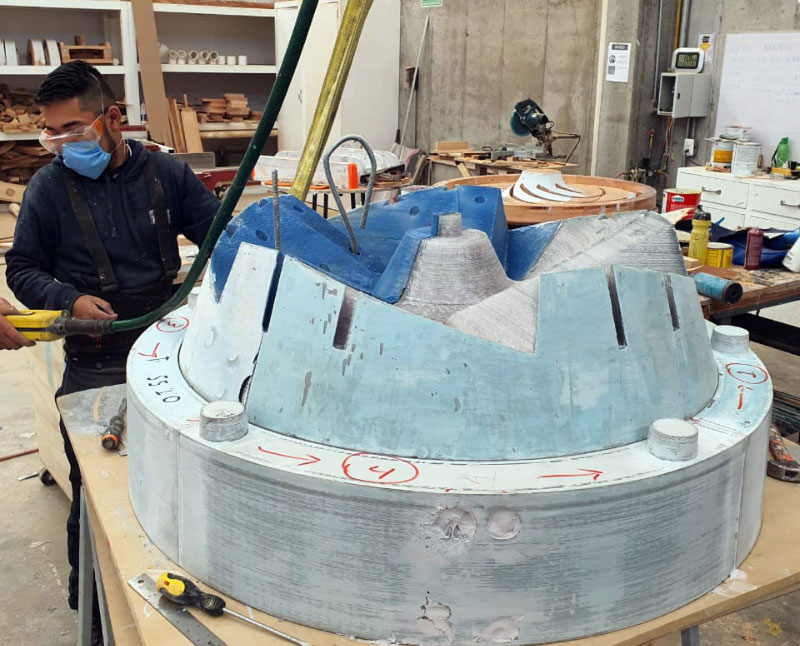

砂鋳造用木型

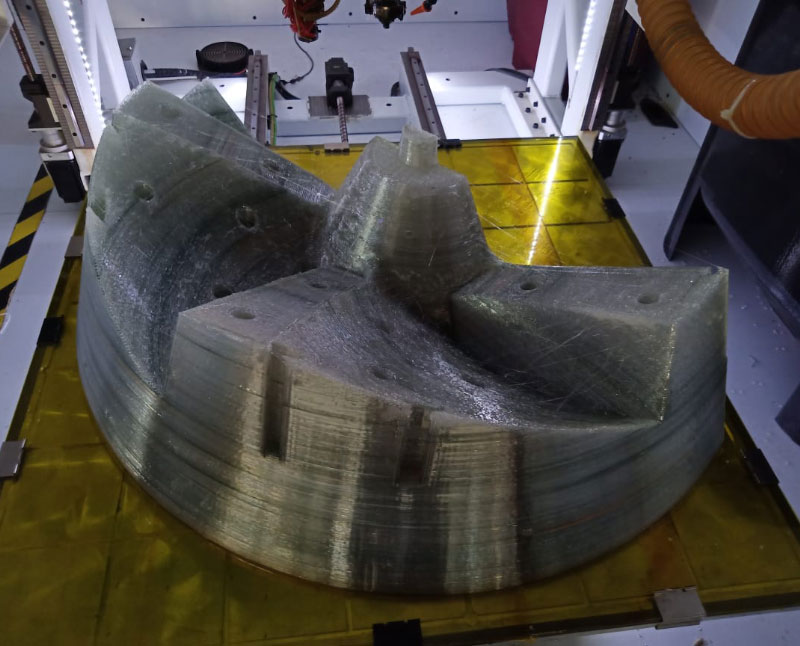

Step1：造形
Step2：
アセンブリ・ポストプロセス
Step3：
磨きと塗装を行い、木型完成

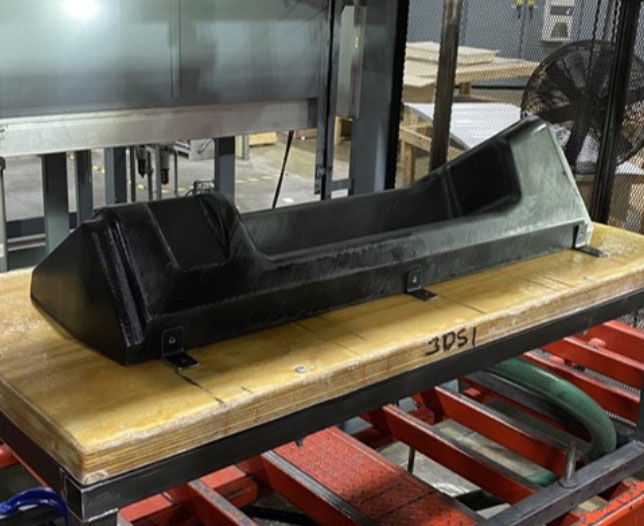

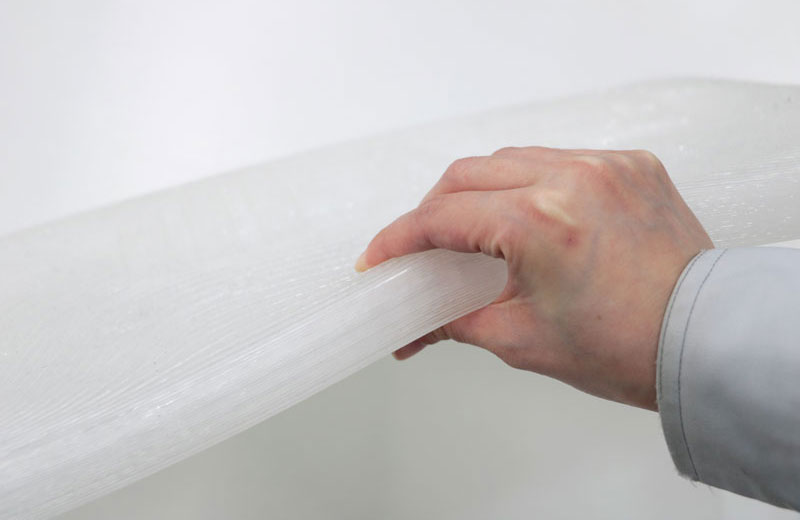

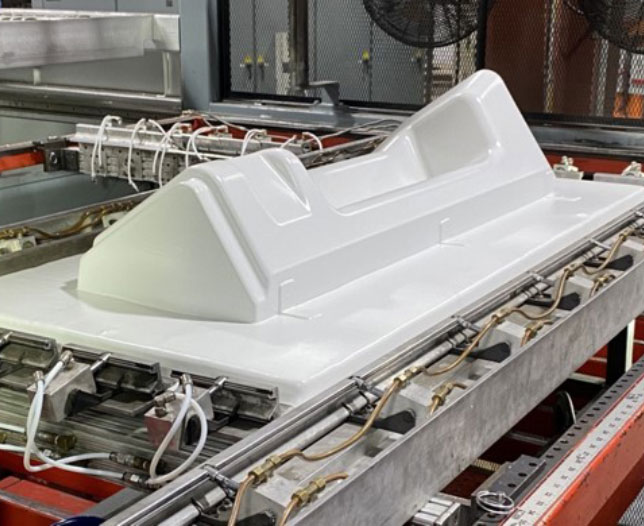

シート成型型
3Dプリントした型
シート成型後、トリム前
完成品

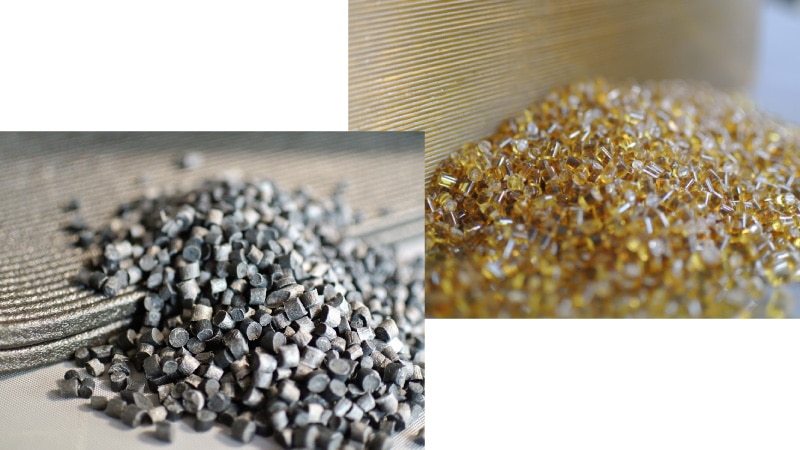

さまざまな成形用ペレット材料をそのまま使用可能
材料押出法（MEX/FDM）では専用のフィラメントを使用して造形するのが一般的ですが、Titan Pelletでは、射出成形で通常使用されているペレットがそのまま使用可能です。また、実績のない材料でも、造形条件の検証を装置メーカーと協力して行うプログラムが用意されています。
メリット
- 量産材と同じ材料が3Dプリンターで使用可能（押出機温度は最高400℃まで対応）
- 材料費を抑えられる
- 新たな材料調達が不要
- 材料の自社開発が容易
実績のあるおもな材料
柔軟性のある材料
- TPU（熱可塑性ポリウレタンエラストマー）
- TPE（熱可塑性エラストマー）
- PEBA（ポリエーテルブロックアミド）
- TPC（ポリエステル系熱可塑性エラストマー）
軽量材料
- Glass bead or carbon fiber（ガラスビーズやカーボンフィラー）
一般的な材料
- PLA（ポリ乳酸）
- ABS（アクリロ二トリル、ブタジエン、スチレン）
- PETG（ポリエチレンテレフタレート共重合体）
- PP（ポロプロピレン）
- ASA（アクリロニトリル・スチレン・アクリルゴム）
高機能材料
- PC 20％ CF ＆ GF（20％カーボンファイバーおよびガラス繊維入りポリカーボネート）
- Nylons up to 50% CF（50％カーボンファイバー入りナイロン）
- PEI 20% CF & GF（20％カーボンファイバーおよびガラスフィラー入りポリエーテルイミド）
- PPS（ポリフェニレンサルファイド）
- PPSU（ポリフェニルスルホン）
- PEKK 30% CF & GF（30％カーボンファイバーおよびガラスフィラー入りポリエーテルケトンケトン）
- PEEK 30% CF & GF（30％カーボンファイバーおよびガラスフィラー入りポリエーテルエーテルケトン）
材料押出法での高速造形を実現
ペレット押し出しと高速モーションコントロールシステムにより、フィラメントでの造形と比較して最大10倍の速度での造形が可能です。また、幅広いノズルサイズに対応しており、用途や材料に合わせて、精度と造形スピードのバランスを調整可能です。
※ペレットノズルサイズ範囲：0.4～9ｍｍ（一般的に使用されるペレットノズルサイズ：1～3ｍｍ、材料と部品の形状により異なります）3Dプリンターでは物性が不安

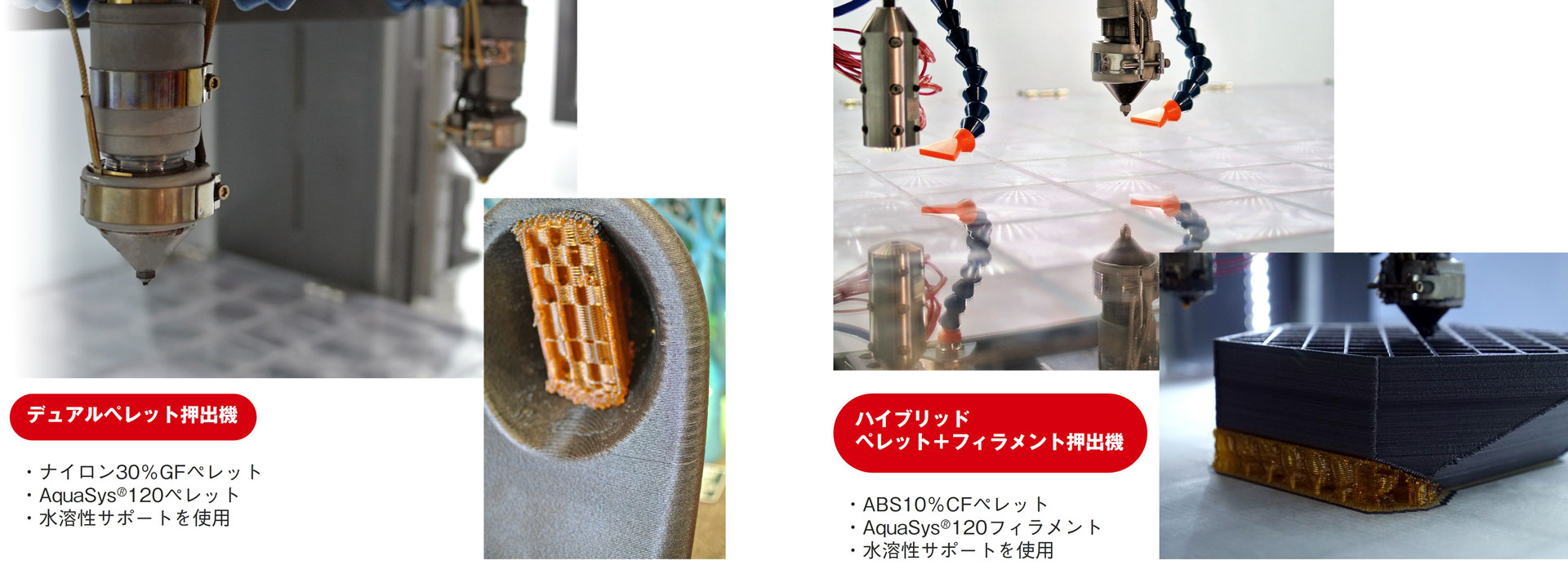

フィラメントとペレットを使いわけ、サポート部分を水溶性材料にすることにより、手間がかかるサポート除去の後処理を高速化

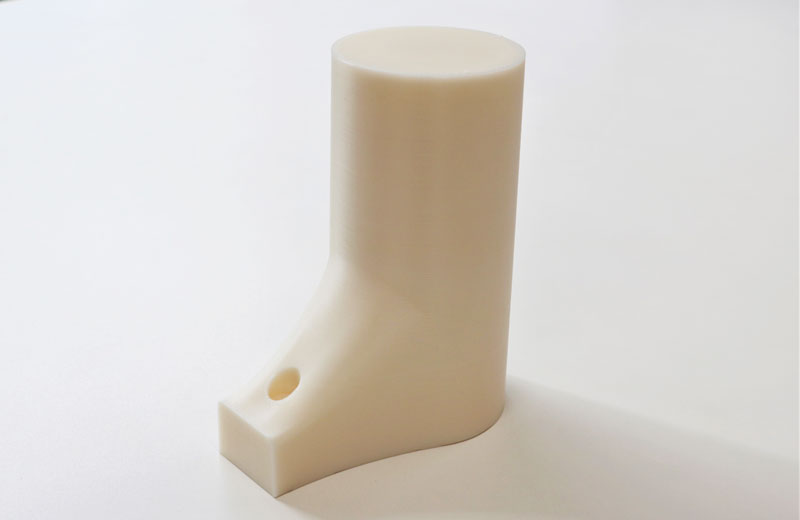

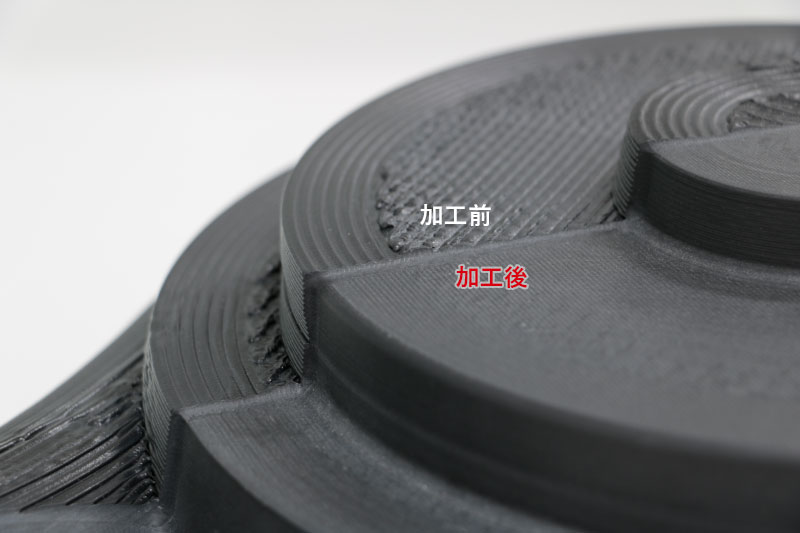

高精度を実現（切削加工機能搭載による活用の広がり）

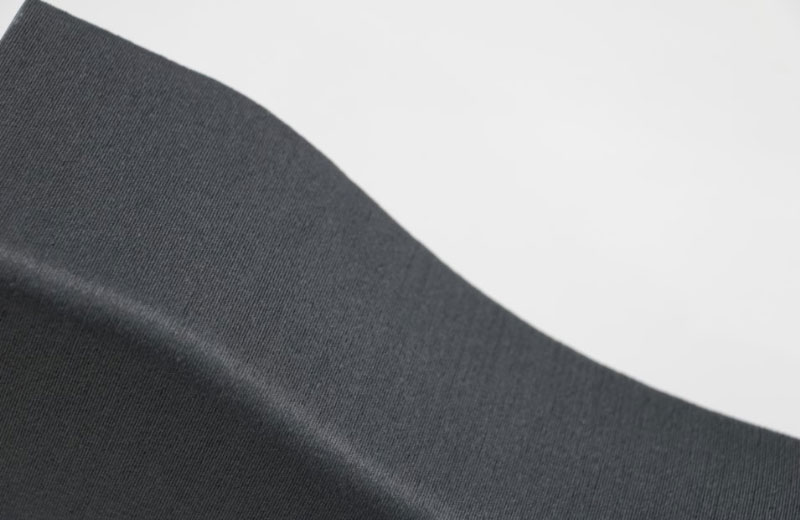

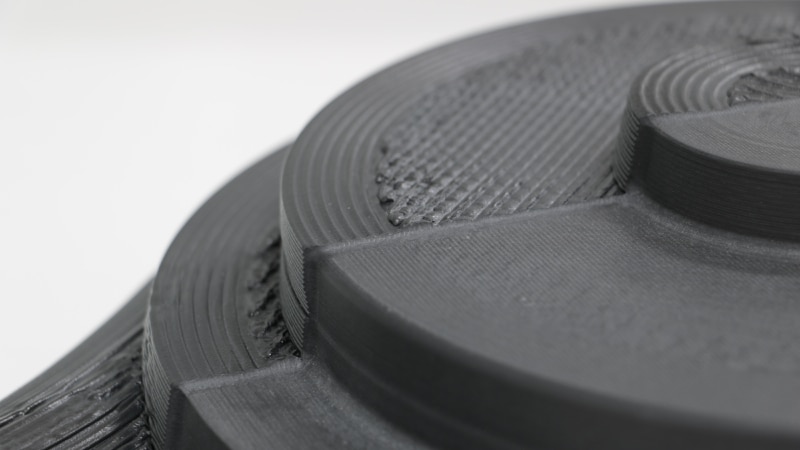

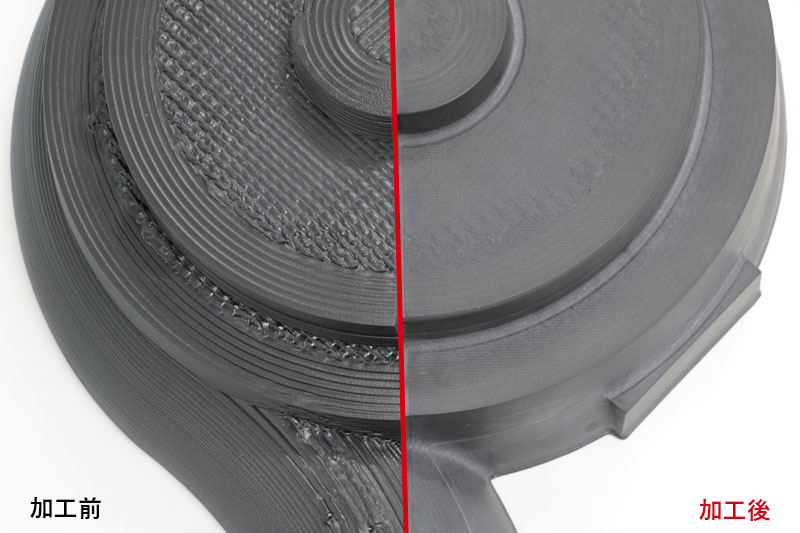

3Dプリンター1台で、造形から切削加工までの対応が可能です。後加工することにより材料押出法（FDM）の精度が粗いというデメリットを克服し、高精度なパーツ製作を実現します。フライス加工による表面処理を行うことで、表面粗さも改善します。必要な箇所にのみ加工指示ができるため、時間短縮とコスト削減につながります。

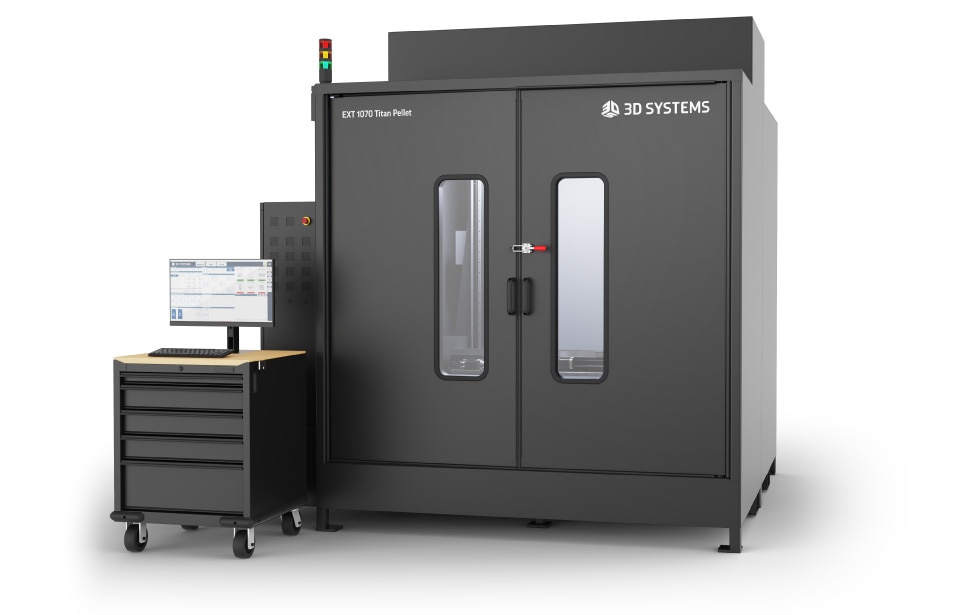

基本スペック/ラインアップ
EXT 1070 Titan Pellet LT
- 造形可能サイズ：
1,070×1,070×1,219mm - ペレットエクストルーダー：
1本のみ搭載
※デュアルペレットまたはスピンドルツールヘッド構成には非対応
EXT 1070 Titan Pellet
- 造形可能サイズ：
1,070×1,070×1,118mm - ペレットエクストルーダー：
1本標準搭載 - アップグレード可
EXT 1270 Titan Pellet
- 造形可能サイズ：
1,270×1,270×1,219mm - ペレットエクストルーダー：
1本標準搭載 - アップグレード可
装置購入後のアップグレードや改造が可能
| ツールヘッド | コンフィギュレーション 組み合わせ |
EXT 1070 LT | EXT 1070 | EXT 1270 |
|---|---|---|---|---|
| 1 | シングルペレット（標準） | ✓ | ✓ | ✓ |
| 2 | デュアルペレット | ✓ | ✓ | |
| ペレット＋フィラメント | ✓ | ✓ | ✓ | |
| ペレット＋スピンドル | ✓ | ✓ | ||
| 3 | デュアルペレット | ✓ | ✓ | |
| デュアルペレット＋スピンドル | ✓ | ✓ | ||
| ペレット＋デュアルフィラメント | ✓ |

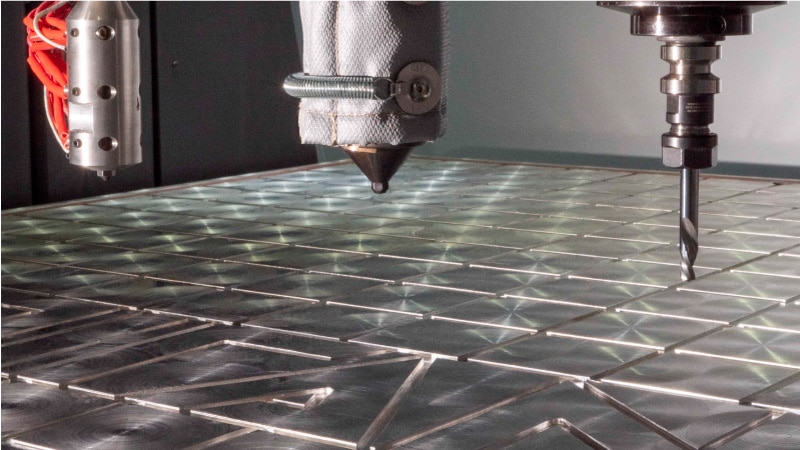

フィラメント+ペレット+ミリングの例
