DLP/SLAハイブリッド式3Dプリンター
PSLA 270

Figure 4とSLAの優位性を統合した3Dプリンター

PSLA 270は、Figure 4のプロジェクター投影技術によって得られる速度と量産グレード材料の利点、SLAの再現性のある高品質を両立させる高解像度プリンターです。

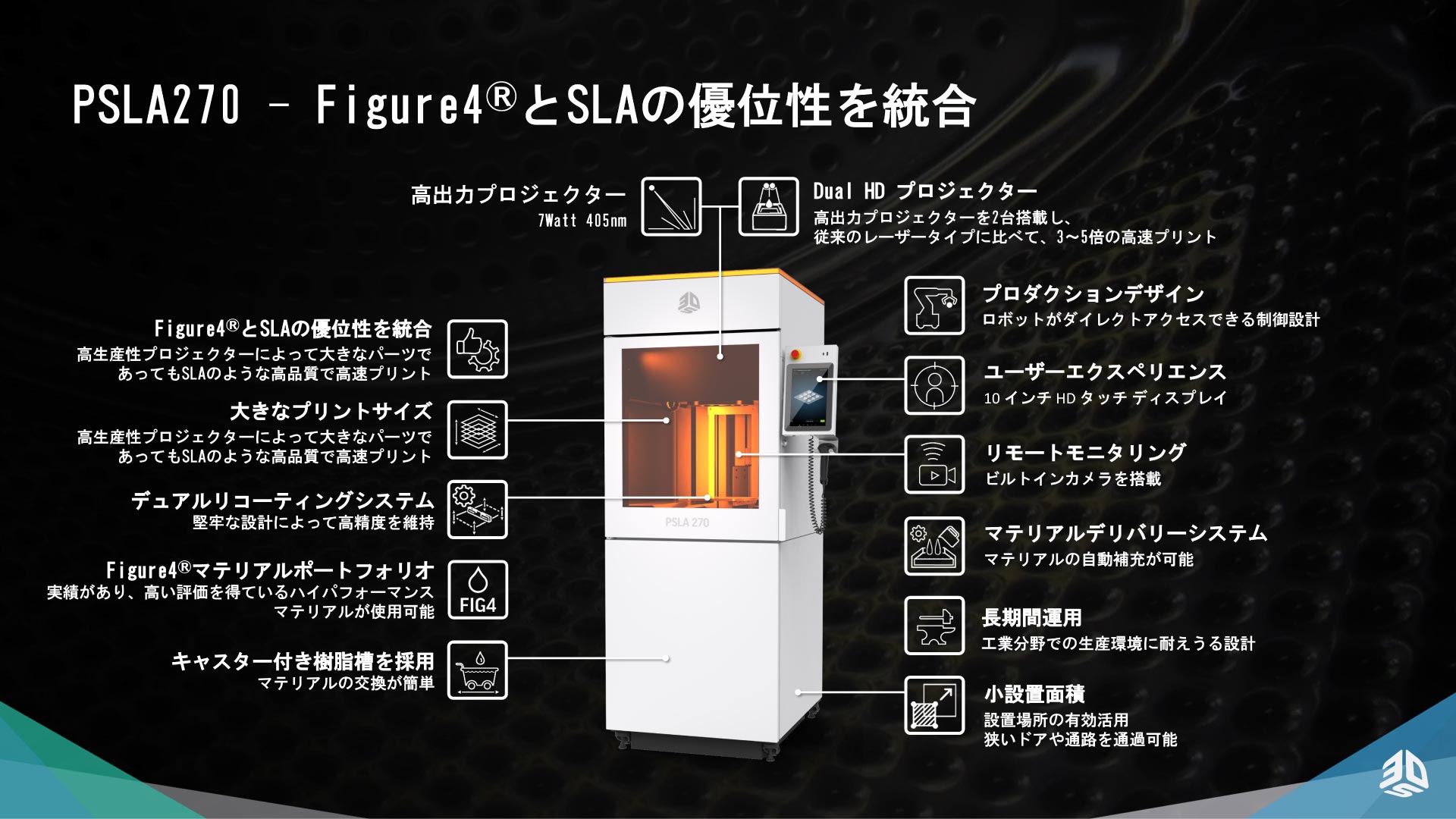

PSLA 270の特長

  • 従来のレーザーベースのSLAテクノロジーと比較して、硬化レイヤー時間を最大5倍高速化
  • 高出力7Wプロジェクターは、優れたプリント品質と再現性を実現
  • コンパクトなサイズで大型の積層容積（265×242×300㎜）のため、サービス事業所や生産用途に最適なツール
  • シンプルなユーザーインターフェイスのガイドに沿ってオペレーションすることで、稼働時間と生産性を最大限に高められる

プロジェクター投影型SLAシステム

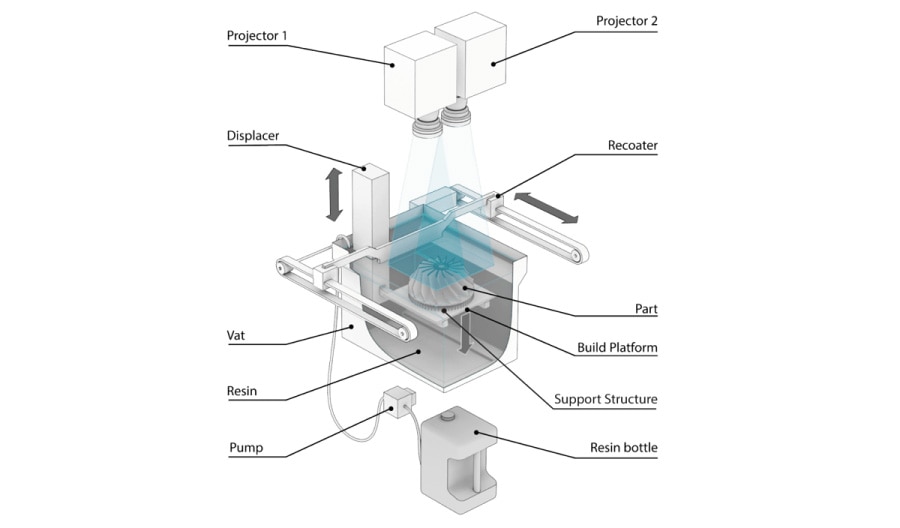

PSLA 270 アーキテクチャは、プロジェクター投影型の面照射による生産性とSLA特有の液槽内での浮遊性、非接触による精度という2つの長所を融合し、従来のレーザーシステムをはるかに超えた、比類のないピクセル効率を実現します。

初回製品の成功と精度

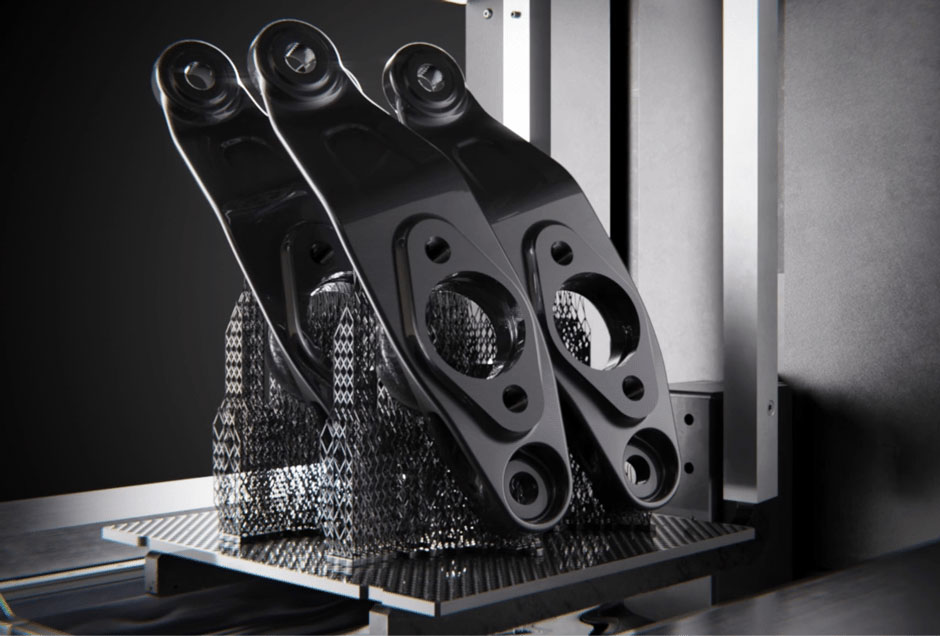

PSLA 270では、接触や重力による歪みはありません。最終的に、形状に関係なく優れた精度、一貫性、部品品質が得られ、ほかのソリューションに必要なサポート構造の何分の1かで済みます。膜を使用した吊り下げ方式は、小さな部品の製造には最適ですが、断面が大きい大型部品では、剥離と重力による歪みが生じます。

新しいハードウェアアーキテクチャ

  • 材料レベルプロセスが性能はそのままに簡素化され、VAT交換による材料交換が容易
  • デュアルレールリコーターシステムにより、部品品質をさらに向上
  • 自動充填樹脂ポンプでバットに材料を追加することで、頻繁な手動操作なしでプリント操作を連続的に行える

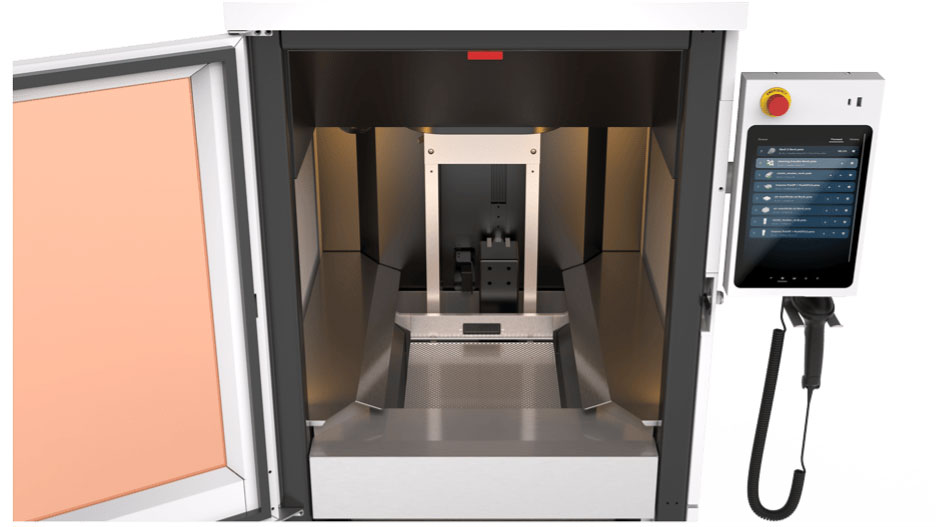

  • 頻繁な材料交換を考慮して設計されたシンプルな内部構造は、メンテナンスと洗浄の時間を最小限に抑えるステンレス製のカバーが備えられている

量産グレードの樹脂

PSLA 270は、Figure 4の多様なエンジニアリングおよび量産グレード樹脂で動作するように設計されており、射出成形並みの品質とクラス最高の滑らかさを備えたプリント部品を提供します。

熱可塑性プラスチックのような特性、鋳造性、耐熱性、生体適合性を有する硬質かつ強靭で耐久性のある多種多様な材料から選定いただけます。

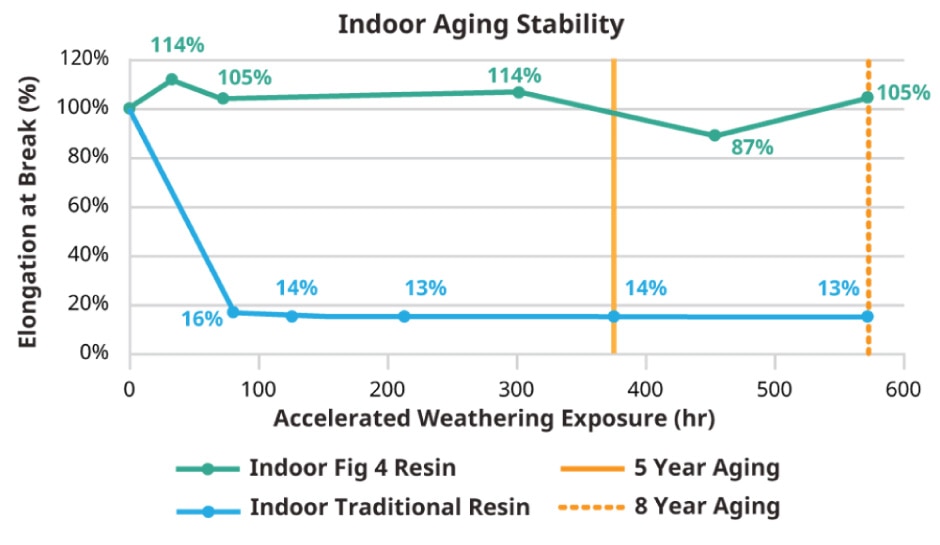

プリントされた部品は、屋内で最大8年間、屋外で最大2年間にわたり、紫外線および湿度に対し長期安定性のある機械的特性を発揮します。

造形品質

PSLA270の高い造形品質は、精密なプロジェクターや革新的なハードウェア構成と、3D Systemsの企業秘密のピクセルブレンドメソッドにより実現しています。

クラス最高の造形品質を保証するために、すべての材料、プリントプロセス、画像処理ソフトウェア、プリンターハードウェアは、ピクセルに関する15年以上のプリントプロセスの経験から開発され、シームレスに統合することができます。

3D Systemsの画像処理ソフトウェアは、グレースケーリング技術を使用してピクセルエッジを自動的に調整します。その結果、クラス最高の表面品質を持つ高品質な量産グレードのプラスチック部品が得られます。

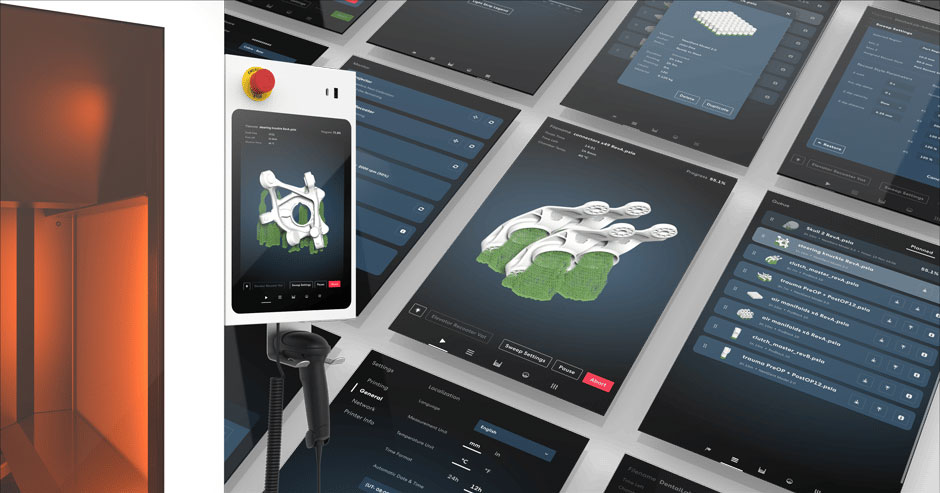

新しいソフトウェアアーキテクチャ

  • 現代的な新しいユーザーインタフェース
  • HDマルチタッチ画面は情報を簡単に視認できるように表示され、タスクをより速く完了
  • プリントプロセス、材料変更、プリンターキャリブレーションの全体をとおしてオペレーターをガイドするステップバイステップのワークフロー
  • HDカメラは、オペレーターがリモートでプリントの開始またはその進行状況の確認を行えるようサポートし、生産性と作業の柔軟性を向上

材料交換

PSLA 270は、お客さまの用途に合わせたさまざまなVATサイズに対応するように設計されたモバイルカートが特長です。VATシステムは、樹脂VATにエレベータ、ディスプレイサー、リコーターをネストした状態で使用するように設計されています。

材料配送モジュール（MDM）とモバイルカートが一体型の部品であるため、材料交換の際にクリーニングする必要はありません。

1つのカートをほかのカートと交換するだけで、必要なすべてのコンポーネントが付属しています。また、プリンターのフレームにVATが精密に配置されているため、材料交換が可能な限りスムーズです。

PSLA 270 アーキテクチャは、プロジェクター投影型の面照射による生産性とSLA特有の液槽内での浮遊性、非接触による精度という2つの長所を融合し、従来のレーザーシステムをはるかに超えた、比類のないピクセル効率を実現します。

3D Sprintにより設計から製造までを一括管理

3D Systemsのソフトウェア「3D Sprint」を搭載しており、設計から製造まで一括管理が可能です。PSLA 270を1台購入につき2ライセンスを付帯します。

基本機能：

  • 複数形式のデータ読み込み
  • 3Dデータの修復
  • 手動のポリゴン編集（モデリング）
  • 自動・手動の部品配置
  • 自動で最適なサポート生成
  • ビルドパラメータの最適化
  • XとYのオフセット値の個別設定
  • ビルド時間と材料消費量予測
  • プリントキュー管理
  • マシンステータス

対応材料

材料 特長
Figure 4 PRO-BLK 10 生産部品に最適な量産グレードの剛性材料
Figure 4 Rigid White プロダクショングレードの乳白色剛性プラスチック
Figure 4 Rigid Gray バランスの取れた熱特性と機械特性を備え、長期使用部品に適した灰色プラスチック
Figure 4 HI TEMP 300-AMB 300℃以上の熱たわみ温度（HDT）を備えた耐熱半透明プラスチック
Figure 4 Tough FR V0 Black Tough Black、UL94 V0定格の難燃性量産用プラスチック
