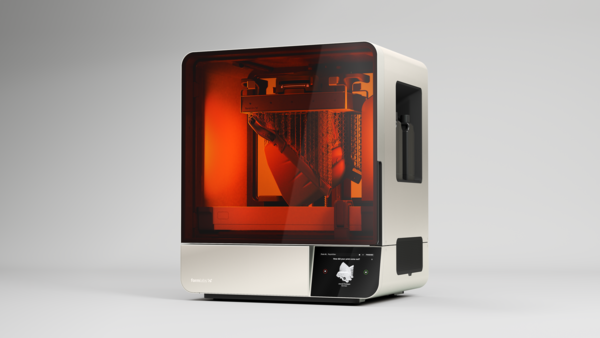

Formlabs社製 3Dプリンター

Form 4L

造形スピード、安定性、コストを高いバランスで実現した光造形機

高速スピード、造形安定性、操作性、豊富な材料ラインナップを取り揃えたバランスに優れた光造形機です。

材料交換が容易で複数材料を利用可能なため、1台で幅広い用途に活用できます。

オフィスライクかつ省力化設計のため、幅広いユーザーでご利用いただけます。

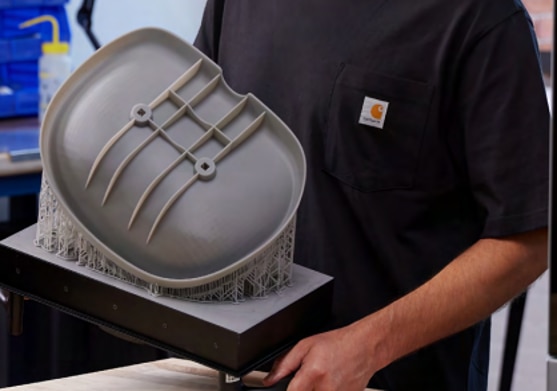

大型造形エリアと高い造形安定性

Form4Lは353×196×350㎜の大型の造形エリアでありながら、
造形速度はZ軸が24mm/時、最大80mm/時の高速造形が可能です。

光源から造形面までの距離が一定で、端部も安定して造形ができるマスク光造形方式(MSLA)により、高速造形と安定性を両立しています。

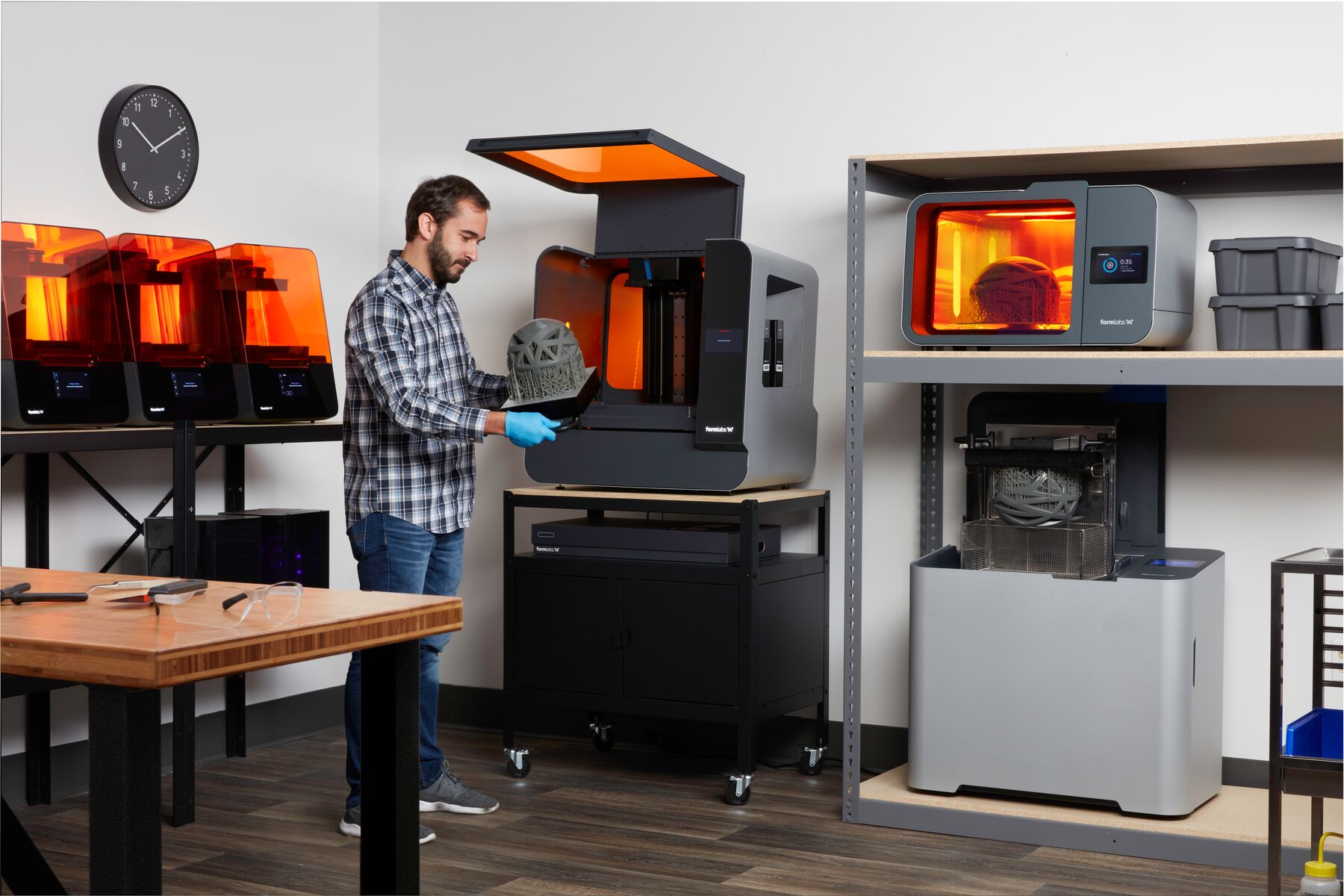

最適化されたソフト・ハードウエアで業務の生産性向上

業務用に最適化されたソフトウエアは、誰もが扱いやすい簡単な操作性を備えています。ワンクリック操作による自動サポート生成と配置最適化に対応しているため、効率よく作業を進めることができます。
また、タッチスクリーンによる直感的で分かりやすいセットアップにより、初めての方でもスムーズに操作できる設計です。
さらに、作業場を汚さないカートリッジおよびレジンタンク方式を採用しているほか、セットするだけで使用できる洗浄装置と、数分で完了する高速な二次硬化処理によって、業務の生産性向上に貢献します。
これらの簡単な操作性により、教育コストを抑えて社内での運用が可能です。

専用の付帯機器で省力化を実現

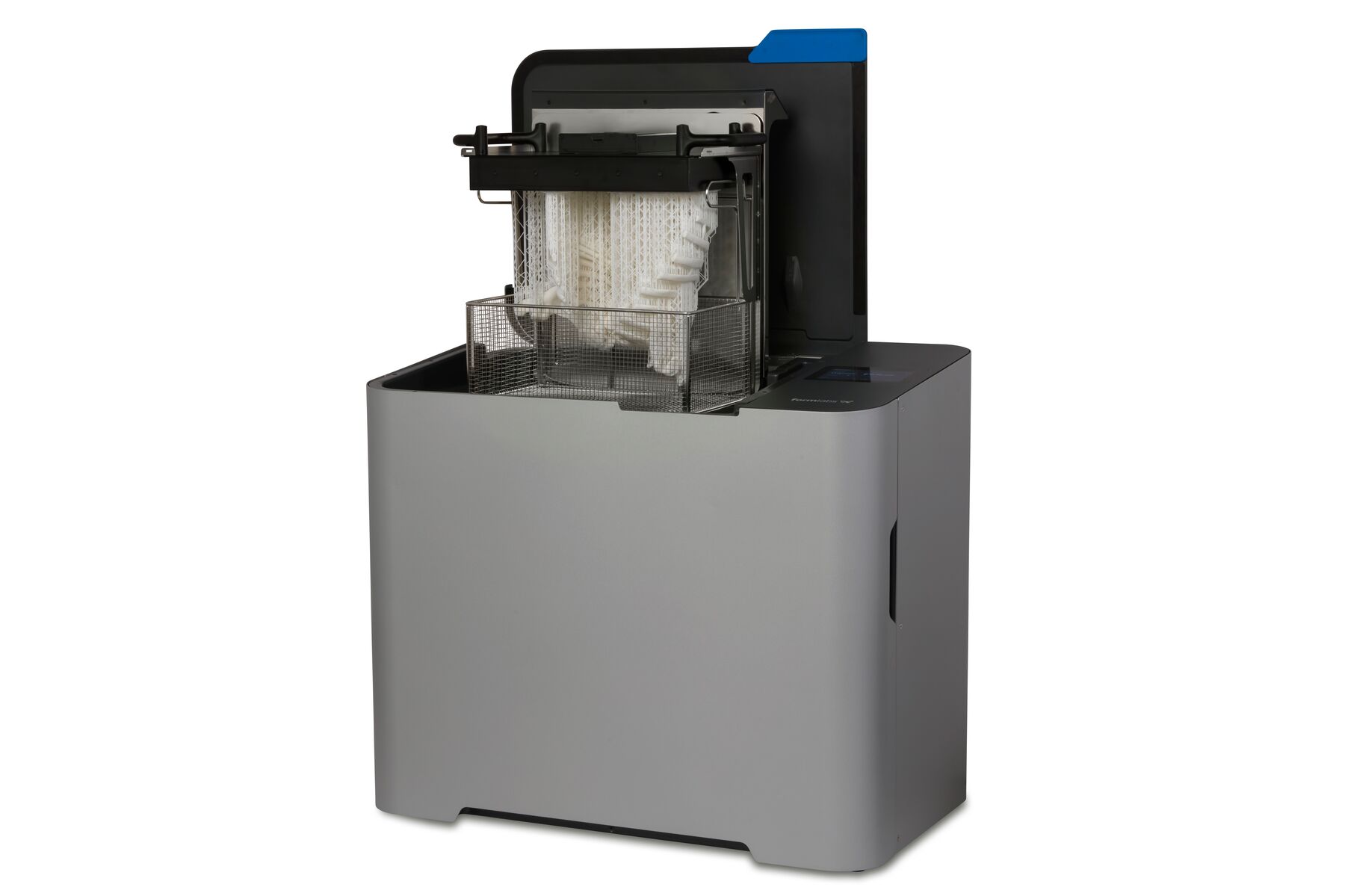

Form Wash L V2

SLA方式で3Dプリントされた造形物は常に、表面に残った余分なレジンを洗浄する必要があります。Form Wash Lは、この洗浄工程を自動化し、造形する度に毎回滑らかで汚れのない上質なパーツに仕上げることができるよう設計されています。

洗浄が終わると、造形物が溶剤に浸り過ぎて変形したりしないよう造形物を溶剤から上げ、空気乾燥させます。また、洗浄性能が常に最大限に発揮できるよう溶剤の交換時期をお知らせする溶剤モニターが搭載されています。

Form Cure L V2

 SLA方式での造形物は、二次硬化によって材料本来の機械的性質を最大限に発揮し、より確実に設計想定通りの寸法精度で仕上げることが可能となります。

Form Cure Lは、500Wのヒーター2基と高出力の紫外線ランプ、そして反射面になっている内壁とターンテーブルで高強度の二次硬化を均一にムラなく行います。大型の造形でも小さな造形物を効率良く製作する場合でも、Form Cure Lは、Formlabs製SLA 3Dプリンタのどの機種で造形したパーツにもご使用いただけます。

幅広いマテリアルラインナップ

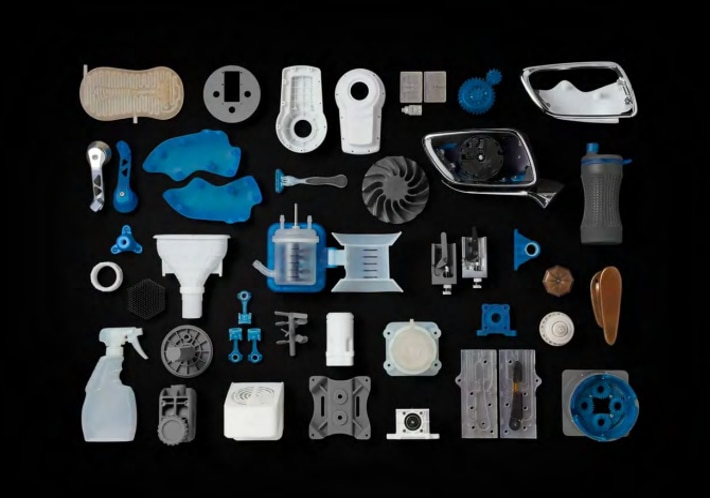

耐熱性、柔軟性、透明性など、20種類以上の材料ラインアップ。オープンマテリアルモードにより、他社製の特殊材料も使用できます。

材料はレジンタンクごと交換できるため、入れ替えも容易です。用途に応じて複数の材料を使い分けることができます。

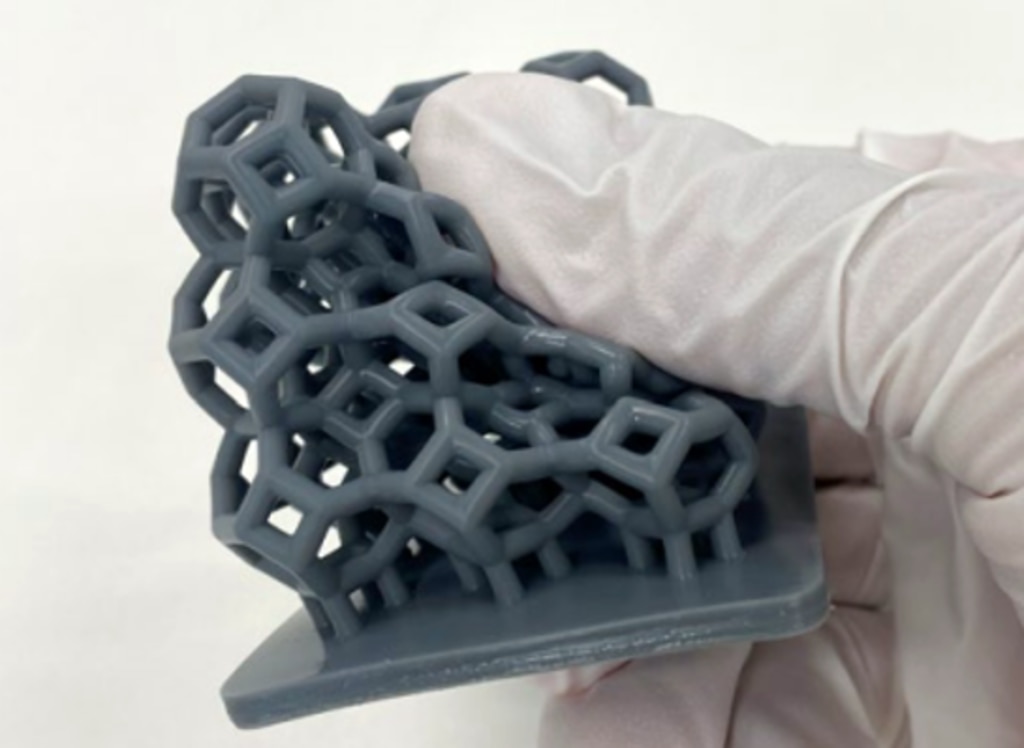

オープンマテリアルモード活用事例 -シリコンゴム KED-5000G-

信越化学製材料 × SOLIZE PARTNERS 独自パラメーターにより、Form 4Lのオープンマテリアルモードで「本物のシリコンゴム」による造形を実現

  • 光造形でよくある“ゴムライク”ではなく、本物のシリコンゴムで造形が可能
  • 従来のゴムライク材では難しかったシリコンゴム特有の弾性を実現
  • 耐熱150°Cで幅広い用途で使用可能
  • 耐薬品性・耐油性にも優れ、長期間劣化しにくい

対応機種:Form 4L(Open Material Modeを利用)

 KED-5000G 物性
硬度(ショアA)  51
引張強度  6.3MPa
破断時伸び

90 %以上

引裂強度  10 kN/m

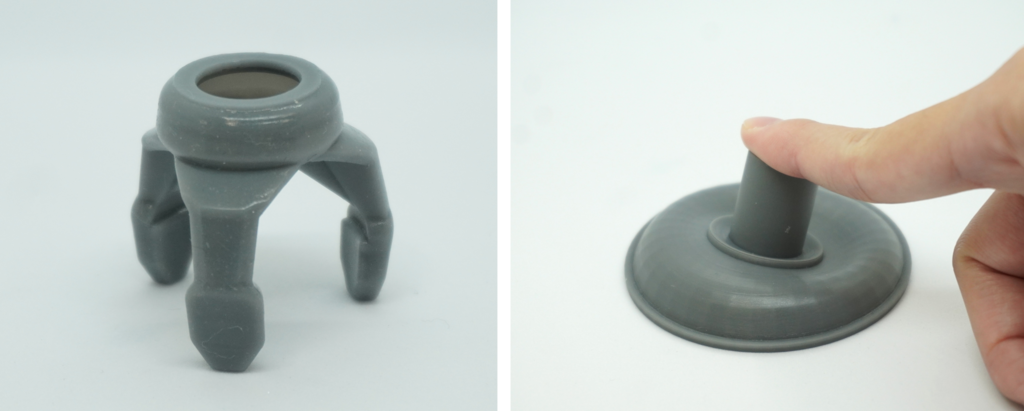

活用例:
  •  ガスケット
  •  パッキン・シール
  •  グロメット
  •  キャップ・ブーツ
  •  緩衝材・ダンパー

シリコンゴムでの造形依頼、自社でのForm 4L・シリコンゴム造形の導入をご検討中の方もお気軽にご相談ください

対応材料

材料 特長
Rigid 10K Resin ガラスを高密度に充填した非常に剛性の高い材料です。ガラス繊維または炭素繊維強化熱可塑性プラスチックと同様の特性を備えています。

Tough 1500 Resin V2

PPに匹敵する強度、剛性、靭性を備えた弾力性のある材料です。破壊や衝撃に強く、繰り返しの変形が求められる部品の製作に適しています。

White Resin V5

幅広い用途に対応するスタンダード材料です。造形速度、精度、審美性、機能特性のバランスに優れ、射出成形品に匹敵する品質のパーツを製作できます。

Fast Model Resin

100 mm/時以上の高速造形に対応し、Formlabs材料のなかでも特に造形速度に優れた材料です。

Black Resin V5

幅広い用途に対応するスタンダード材料です。造形速度、精度、審美性、機能特性のバランスに優れ、射出成形品に匹敵する品質のパーツを製作できます。
Flame Retardant Resin 自己消火性を備えたハロゲンフリーの難燃性材料です。UL 94 V-0に適合し、FST(炎、煙、毒性)特性にも優れています。
Flexible 50A Resin
※旧Elastic 50A Resin V2
ショア硬度50Aを備えた半透明の軟質材料です。軟質ゴムやシリコーンのような柔軟性が求められる試作品の製作に適しています。

Castable Wax Resin

ワックスを20%配合した鋳造用材料です。繊細なディテールを精密に表現でき、焼却時に灰をほとんど残さないため、滑らかな表面品質の鋳造品の製作に適しています。

Flexible 80A Resin V2

ショア硬度80Aを備えた弾性材料です。優れた引裂強度と耐久性を備え、ゴムライクな機能試作品や治具、グリップ部品の製作に適しています。
Rigid 4000 Resin 優れた剛性、精度、耐熱性、耐薬品性を備えたガラス充填材料です。
Tough 1000 Resin 延性と耐衝撃性に優れ、高密度ポリエチレン(HDPE)に匹敵する強度、硬度、靭性を備えた材料です。摩耗や疲労にも強く、長期使用が求められる部品の製作に適しています。
Tough 2000 Resin V2 ABSに匹敵する強度と剛性を備えた高耐久材料です。靭性、耐熱性、耐クリープ性にも優れ、破損や変形、長期使用による摩耗に強い機能試作品や最終用途部品の製作に適しています。
Clear Cast Resin  インベストメント鋳造向けに設計された材料です。鋳造用の原型を直接3Dプリントできます。
Grey Resin V5 幅広い用途に対応するスタンダード材料です。造形速度、精度、審美性、機能特性のバランスに優れ、射出成形品に匹敵する品質のパーツを製作できます。

Clear Resin V5

高い透明性を備えた3Dプリント用材料です。造形速度、高精細な造形品質、透明性、機能特性をバランスよく備えています。

Precision Model Resin

高い造形精度を備えた材料です。高い不透明性とベージュカラー、滑らかなマット仕上げにより、微細なディテールや鮮明なマージンラインを再現した歯科修復モデルを製作できます。

Color Base Resin

カラーキットの顔料を混合することで、さまざまな色を表現できる材料です。
ESD Resin 静電気対策が必要な試作品や製造用治具、工具の製作に適した材料です。電子機器製造工程における静電気リスクの低減に貢献します。

High Temp Resin

高い熱たわみ温度(HDT 238℃ @ 0.45 MPa)を備えた耐熱材料です。

Tough 1500 Resin V1

 PPと同等の強度と剛性を備え、皮膚接触用途にも安全な弾力性のある材料です。

Form 4L 製品スペック

Form 4L
最大造形サイズ 353 × 196 × 350 mm
積層ピッチ¹ 25~200 µm
XY軸解像度² 50 μm
プリンター本体重量 58.5kg
プリンター本体寸法 664 × 528 × 794 mm

¹ 設定可能な積層ピッチの種類は材料により異なります。
² XY軸解像度とは、光学エンジンのXY軸(水平方向)におけるピクセルサイズを示します。

世界初のFormlabs社
「デベロップメント・マニュファクチャリングパートナー」として
3Dプリンター導入をサポート

SOLIZE PARTNERSは、1990年に日本で初めて3Dプリンターを活用したものづくりビジネスを展開し、
35年以上にわたりこの分野をリードしてきたパイオニアです。

35年以上にわたる3Dプリンターの運用実績で安定稼働をサポート

光造形は創業当初の1990年から、粉末造形は2003年から運用を続け、豊富な経験とノウハウを蓄積してきました。造形品質を安定させるための運用ノウハウを活かし、お客さまの3Dプリンターの安定稼働をサポートします。

材料開発の経験と実績で
新材料の適用を伴走支援

3Dプリンターは、機種ごとに使用できる標準材料が定められていることが一般的です。SOLIZE PARTNERSでは、光造形、粉末造形ともに、標準材料以外の材料を適用した実績や、樹脂を独自に開発した実績が多数あります。標準材料以外の材料の適用についても支援します。

前後工程を含めた幅広い
エンジニアリングサービスを提供

試作開発だけではなく、高い品質が求められる最終製品製作にも対応します。豊富な実績をもとに、設計・解析と組み合わせた製品設計の提案から後処理方法の確立まで、3Dプリンターの活用に不可欠な前後工程を幅広く支援します。
