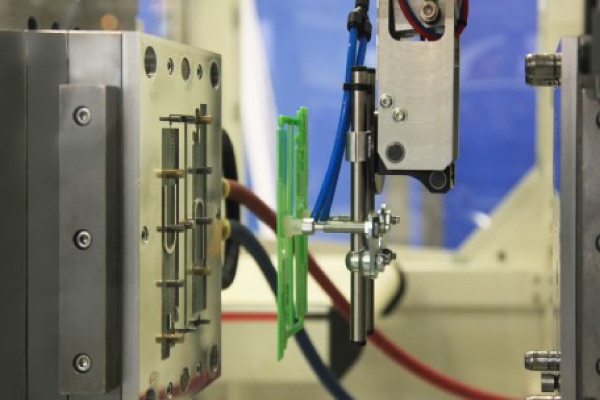

試作金型

試作品から最終製品まで適用する小ロット用金型を製作

試作から最終製品用途としての小ロット量産に適しています。一般的な熱可塑性樹脂からスーパーエンプラ、ゴム材まで、さまざまな樹脂に対応可能です。アンダーカットにスライドや置きゴマを使用し、複雑形状にも対応します。また、金属3Dプリンターを活用した水管・入れ子、HP Jet Fusionや光造形機などの樹脂3Dプリンターを活用した型製作も可能です。

試作金型と量産金型の違い

金型には、試作金型と量産金型の2種類があります。試作金型は、通常の量産金型と同じ鋼材で型を作る場合もありますが、コスト削減やリードタイム短縮のため、アルミ型やZAS型を使用する場合もあります。SOLIZE PARTNERSは小ロットに特化した試作金型を得意としており、国内外に多数の協力金型メーカーが存在しているため、お客さまのご要望に合わせた提案が可能です。

試作金型(簡易型)

試作金型は、量産前に試作用の製品を成形するために用いられます。少量の製品をコストとリードタイムを抑えて製作するため、耐久性やサイクルタイムは量産金型より劣ります。

アルミ型

アルミ素材を用いた金型です。一般鋼材の量産型と比較して短納期かつ低コストで製作可能です。

ZAS型

亜鉛や鈴などの低融点合金を用いた金型です。切削性がよく、軟鋼に近い特性を持ち合わせているため、短納期かつ低コストが求められる試作に適しています。

量産金型(量産型)

量産金型は、硬度の高い鋼材を用います。耐久性が高く、大量生産を目的とする成形に適しています。放電加工が可能なため、難削材や微細形状の加工も可能です。試作金型と比較してコストとリードタイムを要するため、小ロット生産には適しません。

仕様一覧

 ショット数  通常、数百から数千程度となります。
※材料や製品形状により異なりますのでお問い合わせください。
 成形可能サイズ  アルミ型か、ZAS型かにより変わります。ご希望の成形サイズを確認のうえご提案します。
 インサート成形  支給品、自達品でのインサート成形が可能です。相手部品を支給いただき、アセンブリしたうえで納品することも可能です。
また、相手部品の手配から、トータルでサポートすることも可能です。
 金型仕様  製作前に金型の仕様書を提出し、ゲート、エジェクタピン、パーティングライン、置きゴマの位置など、双方の認識を合わせたうえで製作に着手します。
製造拠点 国内外を問わず、成形メーカーに手配します。
成形トライの立ち合いを希望される場合は、お近くの成形メーカーへの手配も可能です。
納期 大きさや形状によりますが、通常3週間程度でT0品のお渡しが可能です。
急ぎの形状確認の場合は、3Dプリンターでの出力を提案することもあります。その場合は最短3日の短納期対応も可能です。
流動解析

ご要望に合わせて対応します。

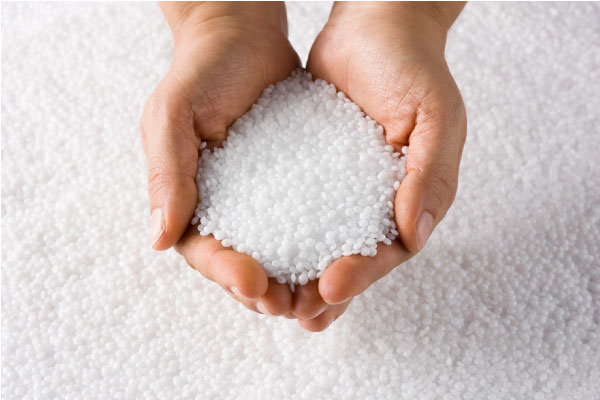

対応材料

一般的な射出成形材料やゴムなど、幅広い材料で対応します。支給材料での成形も可能です。
※ほかの材料を希望される場合はご相談ください。

一般的な射出成形材料

ABS、PP、POM、PMMA、PC-ABS、PEEK、PC、PBT、PA6、PA66、PPSほか
※各種材料のタルク・ガラス入り有無の相談可

ゴム

NR(天然ゴム)、IR(イソプレンゴム)、IIR(ブチルゴム)、BR(ブタジエンゴム)、SBR(スチレン・ブタジエンゴム)、NBR(ニトリルブタジエンゴム)、H-NBR(水素化ニトリルブタジエンゴム)、CR(クロロプレンゴム)、EPDM(エチレンプロピレンゴム)、VMQ/SI(シリコーンゴム)、FKM(フッ素ゴム)、U(ウレタンゴム)

対応実績

  • 自動車内外装(四輪、二輪)
  • 船外機、農機/工機、その他輸送機器
  • 家電、医療機器
  • アミューズメント関連、玩具
