鋳造

3Dプリンター製のマスターモデルを活用し、試作品を短納期で製作

SOLIZE PARTNERSは、3Dプリンターを活用したさまざまな鋳物の試作を短納期で対応します。特に、3Dプリンターを型の材料として用いる「RP消失（焼失）鋳造」や「RP砂積層」が短納期での対応が可能で、粗材（素材）のみの場合は最短7日です。

そのほか、「石膏鋳造」「ロストワックス」「砂型鋳造（木型）」など、製品サイズや材質、数量、納期、要求品質を踏まえ、さまざまな鋳造法の中からお客さまのニーズに適した製作方法をご提案します。

3Dデータがない場合は、図面や現物からデータを作成することも可能です。精度出しの追加工や、アルマイト、含浸、熱処理などの表面処理もご要望に応じて対応します。

お客さまの抱える課題やニーズ

  • 小ロットを低コストで製作したい
  • 1日でも早く物が欲しい
  • 複数ロットを低コストで製作したい
  • 非常に複雑な形状を試作したい
  • 長手1,000㎜を超える大物を製作したい
  • ダイキャストと同じ材料で評価したい
  • 熱伝導率200w/m℃の材質で比較実験したい
  • 鋳鉄（FC）材と鋳鋼（SC）材料で試作したい
  • Mgなどの難削材で試作したい
  • 3Dデータがなく図面や現物しかない

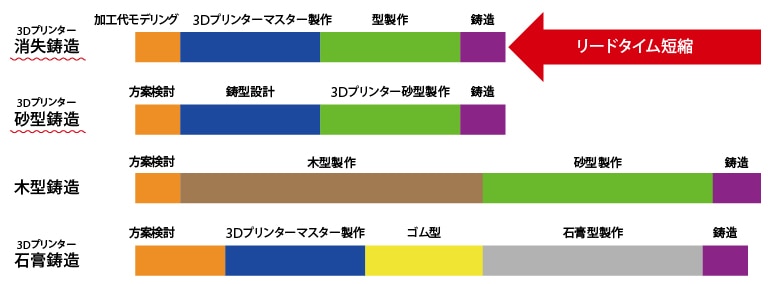

お客さまのニーズに適した製作方法

ニーズ1．小ロットを低コストで製作したい

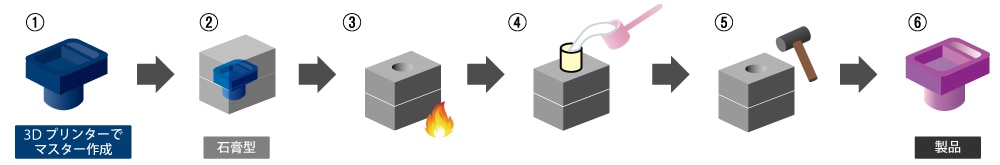

製作方法1　鋳造マスターを3Dプリンターで製作：RP消失鋳造・RPロストワックス

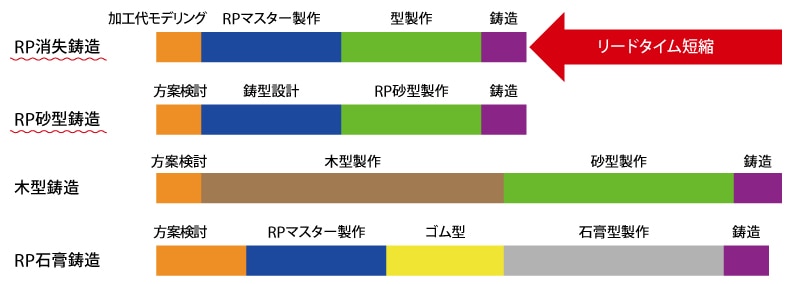

消失マスターモデルを3Dプリンターで造形することで、時間を要する型の製作が不要となるため、短納期での納入が可能となります。また、複雑な形状でも、中子レスでの製作が可能です。型製作の初期費用が抑えられるため、小ロット製作に向いています。

製作実績

  • インレットダクト（AC2B, AC4C）：1.5週間
  • サージタンク（AC4C, AC4B）：2.5週間
  • シリンダーヘッド（AC4C、AC4B）：3週間
  • ミッションケース（AC4C）：3週間

製作方法2　砂型を3Dプリンターで製作：RP砂積層鋳造

砂型を3Dプリンターで造形することで、従来の木型から砂型製作までの工程が不要となり、製作期間を大幅に短縮することが可能です。人口砂で砂型を造形することにより、融点の高い鉄系材料の鋳物も短納期でご提供します。

製作実績

  • 油圧バルブ・ボディ（FC250）：1週間
  • ブラケット（FCD500）：1週間
  • ターボチャージャーハウジング（SCH22）：1.5週間

ニーズ2．複数ロットを低コストで製作したい

製作方法1　ダイキャスト並みの鋳肌と微細な形状再現が得意なRP石膏鋳造

マスターからシリコン型を製作し、その後石膏型を製作します。ダイキャスト並みのきれいな鋳肌を実現可能です。抜き勾配、肉厚、面粗度、素材もダイキャストと同条件で製作可能で、シリコン型を流用することで、複数ロットでの製作コストを抑えることができます。難削材のマグネシウムやADC12材でも製作可能です。

製作実績

  • インテークマニホールド（AC4C）：3週間
  • インバーターケース（AC4C）：3週間
  • インレットパイプ、ダクト各種（ADC12）：2.5週間
  • 各種光学部品（Mg、DMS）：2週間

製作方法2　砂型鋳造（木型）

試作の鋳造でメジャーな製作方法です。木やケミカルウッドなどを用いて、砂型を製作するための反転型を製作します。木型を作るのに少し時間がかかりますが、その後何回も同じ型を用いて鋳造することができるため、複数ロットの製作に適しています。

製作実績

  • インテークマニホールド：1ヶ月
  • 各種パイプ：1ヶ月
  • 各種ブラケット
  • エンジン部品

ニーズ3．1日でも早く物が欲しい

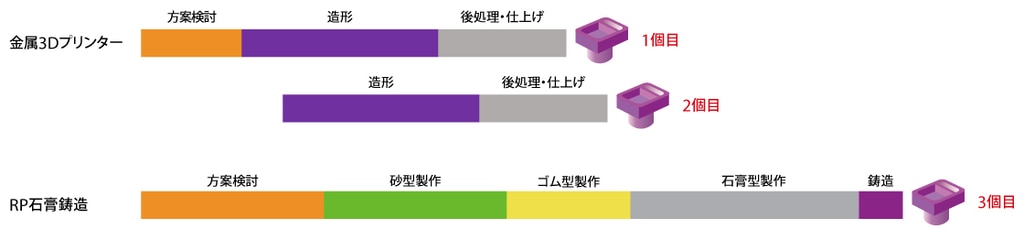

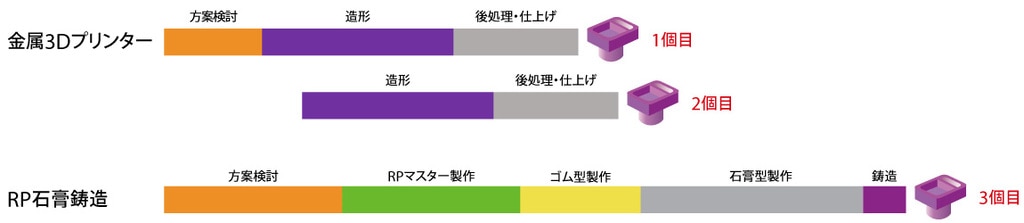

製作方法　金属3Dプリンターと鋳造を併用：鋳造×金属3Dプリンター

鋳造での製作と同時並行で、金属3Dプリンターで数個の製作を進めることにより、初品納入までのリードタイムを短縮します。試験日程を遅らせることなく、試作品を納入可能です。

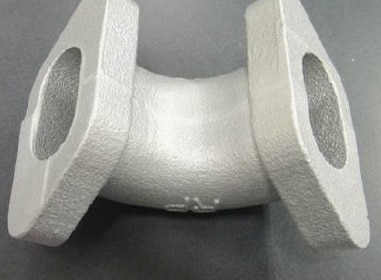

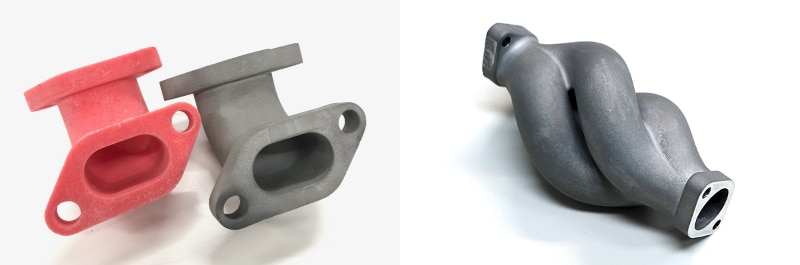

製作例

対応材料

   重力鋳造用アルミ  ADC材料  マグネシウム  亜鉛 鉄 ステンレス
 石膏鋳造  HT-1、DMS1,4,5,6
※高熱伝導		  ADC6
ADC12		  AZ91D  AZC2
ZDC2		  -  -
 消失鋳造（石膏）
 AC4C、AC2A、
AC2B、AC4B、
AC4D、AC4CH、
AC7A、AC8A
など
 		  ADC12  -  -  -  -
 消失鋳造（砂）  -  -  -  S45C、FC、FCD  SCS13、SCS14
 砂型鋳造  -  -  -  FC150～300
FCD400～600
FCV350～450
FCDA-NiCr 20 2
FCDA-NiSiCr 35 5 2		  SCS材、SCH材

※一例です。ほかの材料を希望される場合はご相談ください。

検査

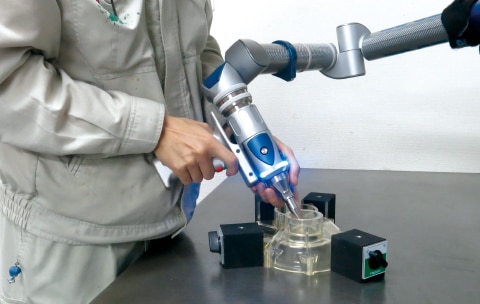

接触/非接触の測定機を用いて測定します。鋳肌の粗材面の面粗度測定や浸透探傷検査にも対応します。また、外観検査などを行い鋳巣、ボイドなどの鋳造欠陥の確認や、必要に応じて修正対応も可能です。お客さまのご要望に応じて、CT検査やX線検査にて内部構造の測定も可能です。
