光造形
光造形は、光硬化性のエポキシ系液体樹脂に紫外線レーザーを照射することで、樹脂を硬化させる原理に基づいた技術です。
寸法精度に優れ、注型や鋳造のマスターに適しています。
また、形状確認はもとより、透明樹脂では流体の可視化試験が可能です。
滑らかな表面と寸法精度を保ち、さまざまな用途に活用できます。
光造形材料
バンパーやダッシュボードなど、大きな製品を短時間で造形することが可能です。組付確認、デザイン検討、可視化に最適です。（用途は光造形材料内での相対比較結果）
| 材料 | 特長 | 組付け性 | 見栄え | 耐熱性 | 可視化 | その他 | 外観 |
|---|---|---|---|---|---|---|---|

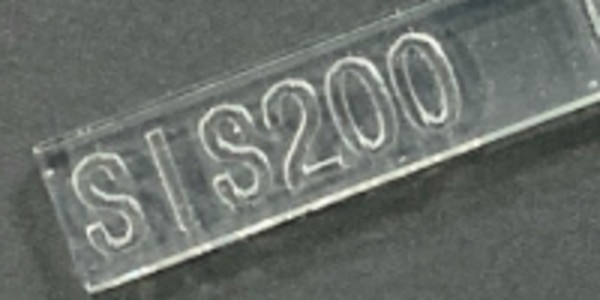

| SIS-200 | 耐熱ワーキングモデル 可視化・耐熱可視化モデル 耐熱温度220℃ 注型マスター |
○ | ◎ | ◎ |  |
||

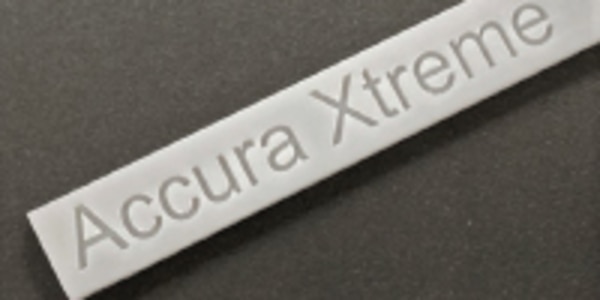

| Accura Xtreme |
高精度・耐湿性・ 高耐久性材料 スナップフィット・勘合テスト 注型マスター |
◎ | ◎ | 注型マスター ◎ 高精度 |
 |
||

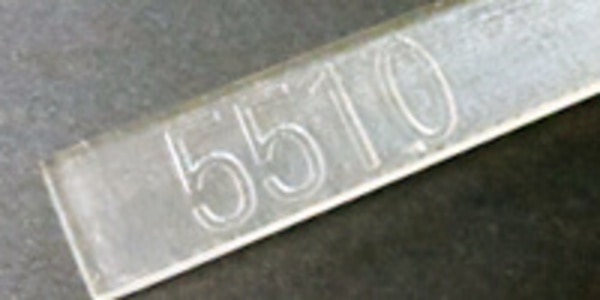

| SL 5510 | 注型マスター 鋳造マスター デザインモデル |
○ | 注型マスター ◎ 高精度 |
 |
|||

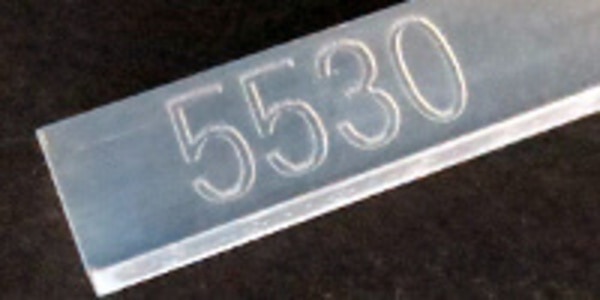

| SL 5530HT | 耐熱ワーキングモデル 耐熱可視化モデル 耐熱温度173℃ |
◎ | ○ |  |
|||

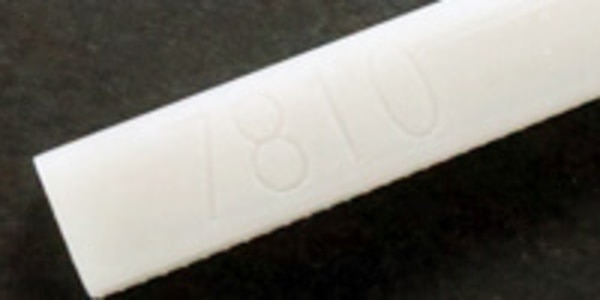

| SL 7810 | ABSライク材料 タップ加工 スナップフィット性良好 |
○ | ◎ | 注型マスター ◎ |
 |
||

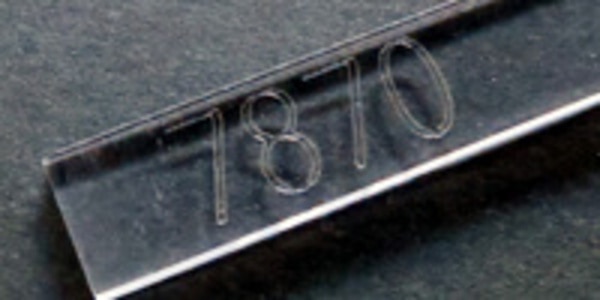

| SL 7870 |

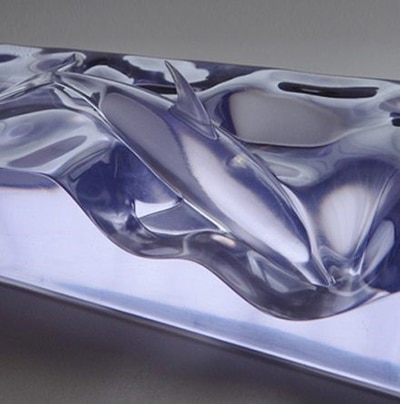

可視化モデル |
○ | ◎ | ◎ |  |
SL 7810
SL 7870
SIS-200 / SL 5530
光造形品への2次加工
光造形後、寸法精度が必要なフランジ面などを機械加工することで、切削では加工が難しい高さ200mm以上の大物の一体製作が可能です。

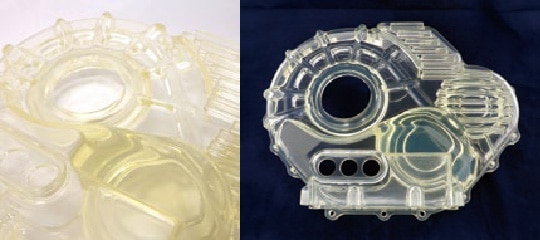

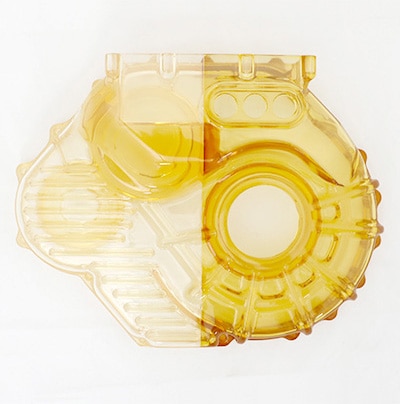

ギアケースオイルの潤滑試験可視化モデル
- 工法：光造形＋機械加工
- 材料：SIS-200
- 検査：3次元測定
- 試験時間：1～2時間程度
- 試験温度：150℃
- 負荷：無負荷

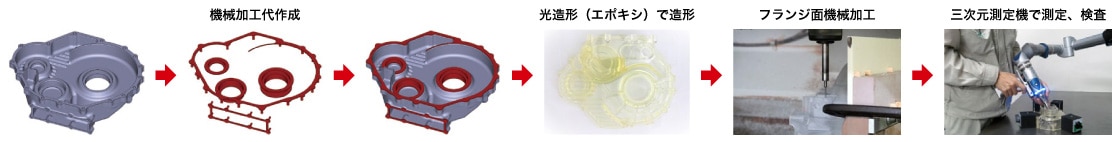

作業工程
3Dプリンター パーツ製造に関するお問い合わせ
